ГОСТ 8239-89: Двутавры стальные горячекатаные

Балки двутавровые, или как их еще называют, двутавры — стандартный профиль из чёрного металлопроката, напоминающий в сечении букву «Н». Их изготавливают методом горячей прокатки из стальной заготовки. Длина колеблется между 4-мя и 12-ю метрами, а высота — 10-100 см. Балка двутавровая (длина 6м) – часто применяемый металлопрокат. Эти крепкие конструкции из металла с внушительным весом применяют в перекрытиях промышленного и гражданского строительства, массивных колонных металлоконструкциях, сооружениях для мостов, опор, подвесных путей и другое. К примеру, вес одного метра с параллельными гранями полок №20 Б1 составляет 21,3 кг, а значит вес двутавровой балки 12-метровой будет более четверти от тонны - 256 кг. Двутавр длиной 6 метров, также тяжелый, он весит почти 130 кг.

Сортамент двутавровых балок

В зависимости от условий применения и соотношения размеров, двутавры подразделяют на:

• нормальные, имеющие обозначение Б ;
• широкополочные, обозначающиеся Ш ;
• колонные, с обозначением К ;
• дополнительной серии, имеющие обозначение Д ;
• нормальные, с обозначением ДБ;
• широкополочные, с обозначением ДШ.

Сортамент двутавровых балок колеблется в диапазоне от №10 до №100, что соответствует высоте 100-1000 миллиметров с шириной полки от 55 до 320 мм. Толщина стенки при этом может быть от 4,1 до 19, 5 мм и более, в зависимости от ГОСТа, предназначения.

Двутавровая балка размеры

Двутавр имеет размеры от №10,№12,№14,№16,№18,№20… №50 …№80, № 90, №100. Двутавровая балка, размеры №14, №16, №18, №20 являются самыми «ходовыми». Вес такого проката определяется по специальной таблице, он зависит от высоты, толщины стенки, ширины полки, радиуса закругления, прочее.

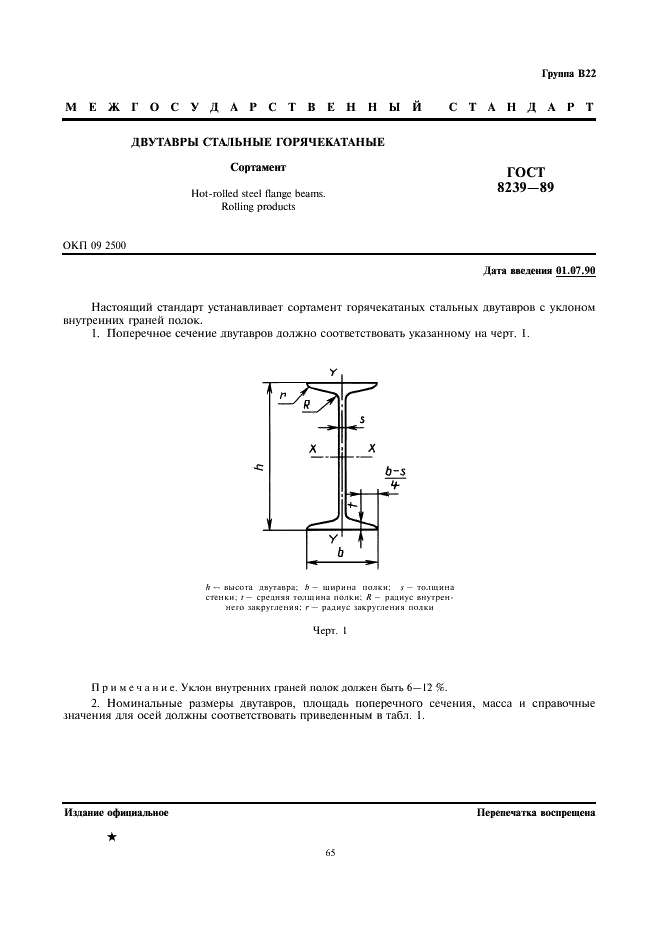

Балка двутавровая ГОСТ 8239-89

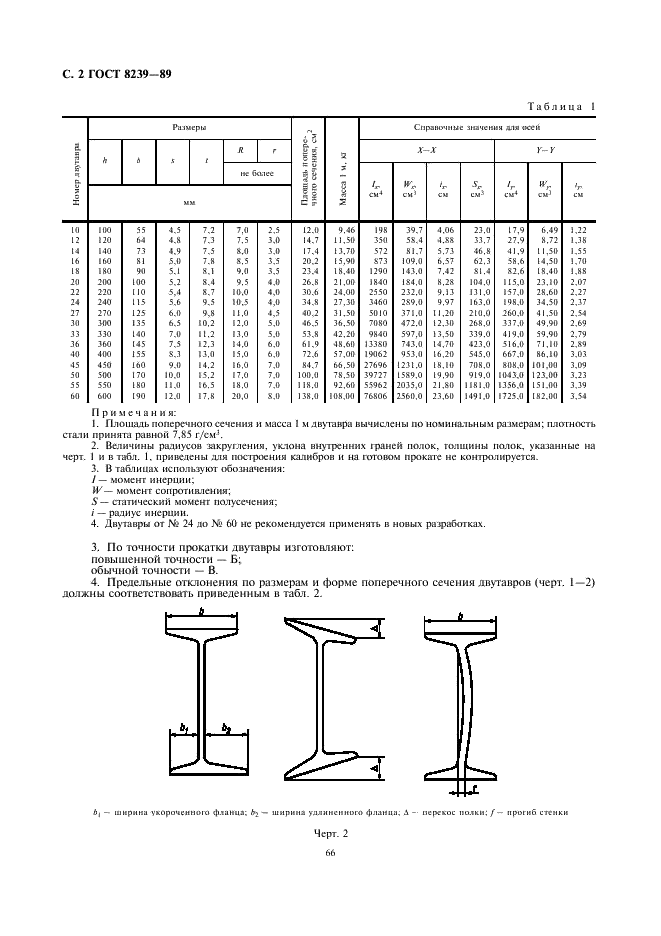

Балки двутавровые гост 8239-89 имеют уклон внутренних граней полок. Сортамент с уклоном внутренних граней полок регламентируется ГОСТом 8239-89. Этот стандарт распространяется на сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок 6-12%. Сортамент колеблется в диапазоне №10 - №60, что соответствует высоте 100-600 миллиметров с шириной полки от 55 до 190 мм. Толщина стенки при этом может быть от 4,5 до 12 мм. Вес двутавра ГОСТ 8239-89 определяется по специальной таблице, к примеру, балка двутавровая ГОСТ 8239 под №10 весит 9,456 кг за метр, в одной тонне этого металлопроката помещается почти 106 метров. А №60 весит 108 кг/метр, и в тонну таких балок входит только чуть более 9-ти метров.

Применение

Главным предназначением стальной балки является усиление надежности и прочности строительных несущих конструкций. Определенные свойства двутавра позволяют металлоконструкции получить гибкость и низкий показатель сжимаемости. Потому повышается сопротивляемость высоким нагрузкам. Она является скелетом сооружения и повышает его жесткость. Эта балка увеличивает прочность и долговечность, срок эксплуатации возводимой конструкции. По жесткости двутавровая балка превосходит уголок и металлический квадратный профиль.

Двутавровые балки используют в разных видах построек, которыми являются опоры для мостов, тоннелей железной дороги. Используется чаще всего в:

• горной промышленности;
• строительстве;
• машиностроении;
• металлургии и т.д.
